Kubernetes基础 ( 2 ) - 资源清单

一、概述

1.1 描述文件

k8s常用资源：^[1]

工作负载：Pod、rs(ReplicasSet)、deploy(Deployment)、sts(StatefulSet)、ds(DaemonSet)、Job、Cronjob（ReplicationController在v1.11版本被遗弃）
服务发现及负载均衡：svc(Service)、ing(Ingress)
配置与存储：Volume、pv( persistentvolumes )、pvc、cm(ConfigMap)、Secret、DownwardAPI
集群级：ns(Namespace)、Node、Role、ClusterRole、RoleBinding、ClusterRoleBinding
元数据：HPA、PodTemplate、LimitRange

1.2 资源清单

类似通过Dockerfile来表示容器的创建过程，k8s里的各种资源也可以通过文本的方式来创建，通常是通过Yaml方式来定义，也支持Json。不同类型资源的资源清单字段会有部分差异，本文档主要介绍资源清单的通用用法，对具体资源的资源清单在后续使用到的地方在进行介绍。

二、Yaml示例

同样，先来看示例。

前一篇中用kubectl run的方式启动成功了，但这并不是常用方式，通常还是通过资源清单的方式创建。来看看示例，第一条命令：

2.1 创建deploy

$ kubectl run itopic --image=pengbotao/itopic.go:alpine --replicas=3 --port=8001

对应编写itopic.yaml（镜像为本博客镜像，可直接替换为Nginx镜像），文件内容如下：

apiVersion: apps/v1
kind: Deployment
metadata:
  name: itopic-deploy
  namespace: default
  labels:
    app: itopic
spec:
  replicas: 3
  selector:
    matchLabels:
      app: itopic
  template:
    metadata:
      labels:
        app: itopic
    spec:
      containers:
      - name: itopic
        image: pengbotao/itopic.go:alpine
        resources:
          limits:
            memory: "128Mi"
            cpu: "500m"
        ports:
        - containerPort: 8001

然后执行：

$ kubectl apply -f itopic.yaml

这样Deployment、ReplicaSet、Pod就创建好了。

2.2 创建service

第二条命令，创建service：

$ kubectl expose deployment itopic --type=LoadBalancer --port=38001 --target-port=8001

对应编写itopic-svc.yaml，然后执行：kubectl apply -f itopic-svc.yaml

apiVersion: v1
kind: Service
metadata:
  name: itopic-svc
  labels:
    app: itopic-svc
spec:
  type: LoadBalancer
  selector:
    app: itopic
  ports:
  - port: 38002
    targetPort: 8001

这两个步骤完成后，就可以访问http://localhost:38002了。上面就是资源清单的基本写法，接下来对资源清单的用法做一些介绍。

三、Yaml基础字段

配置清单的写法如上面示例，不同的资源对象大同小异，通过kubectl explain pod的方式可以查看对应资源的说明文档，要看子节点可以用：kubectl explain pod.spec，所有Yaml中的定义的字段都可以通过该方法查看文档，后面会经常用到。

$ kubectl explain pod
KIND:     Pod
VERSION:  v1

DESCRIPTION:
     Pod is a collection of containers that can run on a host. This resource is
     created by clients and scheduled onto hosts.

FIELDS:
   apiVersion	<string>
     APIVersion defines the versioned schema of this representation of an
     object. Servers should convert recognized schemas to the latest internal
     value, and may reject unrecognized values. More info:
     https://git.k8s.io/community/contributors/devel/sig-architecture/api-conventions.md#resources

   kind	<string>
     Kind is a string value representing the REST resource this object
     represents. Servers may infer this from the endpoint the client submits
     requests to. Cannot be updated. In CamelCase. More info:
     https://git.k8s.io/community/contributors/devel/sig-architecture/api-conventions.md#types-kinds

   metadata	<Object>
     Standard object's metadata. More info:
     https://git.k8s.io/community/contributors/devel/sig-architecture/api-conventions.md#metadata

   spec	<Object>
     Specification of the desired behavior of the pod. More info:
     https://git.k8s.io/community/contributors/devel/sig-architecture/api-conventions.md#spec-and-status

   status	<Object>
     Most recently observed status of the pod. This data may not be up to date.
     Populated by the system. Read-only. More info:
     https://git.k8s.io/community/contributors/devel/sig-architecture/api-conventions.md#spec-and-status

上面是以Pod为例，也可以看看其他的资源，比如kubectl explain deployment，但主结构基本相同。通过上面看到，基础的Yaml格式如下，可以对照前面的示例进行查看，接下来主要介绍Yaml里的语法规则，主结构：

参数名	字段类型	说明
apiVersion	String	k8s API的版本，可配合前面的`kubectl api-versions`查看
kind	String	定义的资源类型，比如`Deployment`、`Pod`
metadata	Object	元数据对象
spec	Object	详细定义对象

3.1 apiVersion

用来指定调用资源接口的版本，通过$ kubectl api-versions可以获取到所有支持的版本。通过explain也可以看到版本号。

$ kubectl explain deployment
KIND:     Deployment
VERSION:  apps/v1

3.2 kind

定义的资源类型。比如： Deployment、Pod，通过explain也可以看到。查询的时候有些简写可以直接使用，比如：kubectl get deploy，但kind这里不行，

$ kubectl apply -f itopic.yaml
error: unable to recognize "itopic.yaml": no matches for kind "deploy" in version "apps/v1"

确保值和kubectl explain查看出来的一致就行。

3.3 metadata

用来定义资源自身的信息，包括资源的名称、所在的名称空间，打上什么标签。

参数名	字段类型	说明
metadata	Object	元数据对象
metadata.name	String	元数据对象的名称
metadata.namespace	String	元数据对象的名称空间，默认为default
metadata.labels	Object	自定义键值对，配合Selector使用
metadata.annotations	Object	自定义注解

3.4 spec

资源信息，不同的资源对象描述信息有所不同，Pod信息有：

参数名	字段类型	说明
spec	Object	详细定义对象
spec.initContainers[]	List	初始化容器
spec.containers[]	List	定义容器列表
spec.restartPolicy	String	定义Pod重启策略，可选值：Always、Onfailure、Never，默认为Always - Always：Pod一旦终止则理解重启 - Onfailure：非正常退出才重启（Code非0） - Never：不重启
spec.volumes[]	List	存储卷
…

四、Yaml解读

4.1 名称空间

4.1.1 说明

一个Kubernetes集群可以有多个名称空间，逻辑上隔离，绝大部分资源对象都是名称空间级别下的。前面的操作都没有带名称空间，默认是使用的default名称空间，一个名称空间下只能有一个同名的deploy，跨名称空间就没有这个限制了。

4.1.2 获取名称空间

$ kubectl get ns
NAME                   STATUS   AGE
default                Active   4d23h
docker                 Active   4d23h
kube-node-lease        Active   4d23h
kube-public            Active   4d23h
kube-system            Active   4d23h
kubernetes-dashboard   Active   4d23h

4.1.3 创建/删除名称空间

$ kubectl create ns test

$ kubectl -n test apply -f nginx.yaml
deployment.apps/nginx-deploy created

$ kubectl -n test get pod
NAME                            READY   STATUS    RESTARTS   AGE
nginx-deploy-6c44fdc7bb-jnj75   1/1     Running   0          32s
nginx-deploy-6c44fdc7bb-m7bvh   1/1     Running   0          32s
nginx-deploy-6c44fdc7bb-mp28r   1/1     Running   0          32s

$ kubectl delete ns test

4.2 Label / Selector

Label（标签）是Kubernetes系统中一个核心概念。一个Label是一个key=value的键值对，其中key与value由用户自己指定。Label可以被附加到各种资源对象上，例如Node、Pod、Service、RS等，一个资源对象可以定义任意数量的Label，同一个Label也可以被添加到任意数量的资源对象上。Label通常在资源对象定义时确定，也可以在对象创建后动态添加或者删除。^[2]

打好标签之后就可以通过Label Selector（标签选择器）查询和筛选某些Label的资源对象。

4.2.1 基于等式(Equality-based)的Selector

定义一个Deployment

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-deploy
spec:
  replicas: 3
  selector:
    matchLabels:
      app: nginx-tpl-label
  template:
    metadata:
      labels:
        app: nginx-tpl-label
    spec:
      containers:
      - name: nginx-pod
        image: nginx:1.19.2-alpine

来看看这个文件，定义了一个Deployment，metadata下定义名字为nginx-deploy，这里没有给Deployment打标签，但注意如果定义标签是Deployment的标签，供其他地方做筛选。很多资源清单里这个标签和下面两个一致，但也需要弄清楚这个标签的作用。

spec.selector定义了Deployment如何来筛选Pod，规则是存在标签app = nginx-tpl-label。
template定义Pod，template.metadata.labels定义Pod的标签。所以说spec.selector.matchLabels下的标签和spec.template.metadata.labels下的要一致Deployment才可以匹配上该Pod。

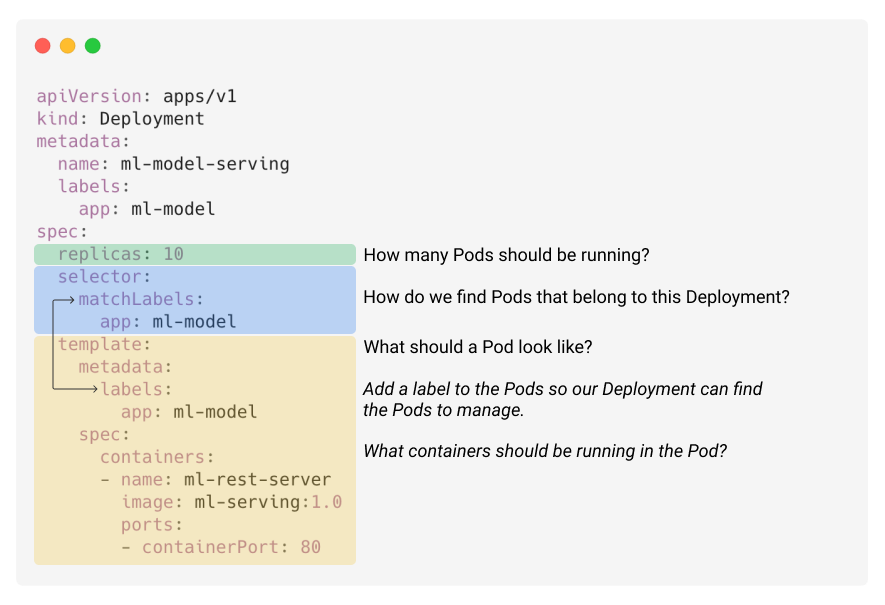

spec.template.spec.containers定义Pod下的容器信息，一个Pod下可以有多个容器。这张图形象的说明了文件中的各区域的作用：

看来看看service如何关联Pod

apiVersion: v1
kind: Service
metadata:
  name: nginx-svc
spec:
  selector:
    app: nginx-tpl-label
  type: LoadBalancer
  ports:
  - port: 38003
    targetPort: 80
    protocol: TCP

前面没有给deployment打标签，通过Deployment创建的RS和pod会打上nginx-tpl-label标签，service的selector相当于筛选 app = nginx-tpl-label的pod，如：

$ kubectl get pod --show-labels
NAME                            READY   STATUS    RESTARTS   AGE    LABELS
itopic-6f9dd4f4cd-6n6lp         1/1     Running   0          5d1h   pod-template-hash=6f9dd4f4cd,run=itopic
itopic-6f9dd4f4cd-8tvgq         1/1     Running   0          5d1h   pod-template-hash=6f9dd4f4cd,run=itopic
itopic-6f9dd4f4cd-l65f4         1/1     Running   0          5d1h   pod-template-hash=6f9dd4f4cd,run=itopic
nginx-deploy-6c44fdc7bb-5d8bn   1/1     Running   0          21m    app=nginx-tpl-label,pod-template-hash=6c44fdc7bb
nginx-deploy-6c44fdc7bb-mjzn5   1/1     Running   0          21m    app=nginx-tpl-label,pod-template-hash=6c44fdc7bb
nginx-deploy-6c44fdc7bb-vd5gg   1/1     Running   0          21m    app=nginx-tpl-label,pod-template-hash=6c44fdc7bb


$ kubectl get pod --show-labels -l app!=nginx-tpl-label
NAME                      READY   STATUS    RESTARTS   AGE    LABELS
itopic-6f9dd4f4cd-6n6lp   1/1     Running   0          5d1h   pod-template-hash=6f9dd4f4cd,run=itopic
itopic-6f9dd4f4cd-8tvgq   1/1     Running   0          5d1h   pod-template-hash=6f9dd4f4cd,run=itopic
itopic-6f9dd4f4cd-l65f4   1/1     Running   0          5d1h   pod-template-hash=6f9dd4f4cd,run=itopic


$ kubectl get pod --show-labels -l app!=nginx-tpl-label,run=test
No resources found in default namespace.


$ kubectl get pod --show-labels -l app!=nginx-tpl-label,run=itopic
NAME                      READY   STATUS    RESTARTS   AGE    LABELS
itopic-6f9dd4f4cd-6n6lp   1/1     Running   0          5d1h   pod-template-hash=6f9dd4f4cd,run=itopic
itopic-6f9dd4f4cd-8tvgq   1/1     Running   0          5d1h   pod-template-hash=6f9dd4f4cd,run=itopic
itopic-6f9dd4f4cd-l65f4   1/1     Running   0          5d1h   pod-template-hash=6f9dd4f4cd,run=itopic

4.2.2 基于集合（Set-based）的Selector

......
spec:
  selector:
    matchLabels:
      app: myweb
    matchExpressions；
      - {key: tier, operator: In, values: [frontend]}
      - {key: environment, operator: NotIn, values: [dev]}

筛选的基本逻辑不变，但集合式的筛选支持的功能会更广一些。
matchLabels用于定义一组Label，与直接写在Selector中的作用相同；
matchExpressions用于定义一组基于集合的筛选条件，可用的条件运算符包括In 、 NotIn 、 Exists和DoesNotExist。
如果同时设置了matchLabels和matchExpressions，则两组条件为AND关系，即需要同时满足所有条件才能完成Selector的筛选。

前一篇中说的RS支持集合式selector，RC不支持，就是说的这里。

五、日常操作

日常操作上除了可以通过资源清单的方式操作，也可以通过kubectl命令来进行操作。

5.1 创建资源

kubectl apply -f x.yaml 或 kubectl create -f x.yaml

区别：都可以创建资源，如果存在则create报错，apply会根据新的文件进行更新。

5.2 修改资源

日常修改操作有以下三种：

5.2.1 修改资源清单文件

操作都可以通过修改资源文件并重新应用生效，前提是资源清单文件还存在。

kubectl apply -f x.yaml

5.2.2 通过kubectl edit命令修改

$ kubectl edit deploy nginx-deploy
deployment.apps/nginx-deploy edited

找不到文件时这么修改，但需要注意这里面存储的比较完整的信息，同一个字段可能有多处，修改起来别改漏了字段。

5.2.3 通过kubect命令修改

后续的章节都是直接通过命令的方式进行修改。使用上保持一致性，以免出现通过命令改了，资源清单文件没有更新，后续又使用资源清单文件做更新。建议统一通过资源清单文件进行修改。

5.3 打标签

修改资源清单中的labels字段，也可以通过kubectl操作。各种资源对象都可以操作标签，以deploy为例。

$ kubectl get deploy --show-labels
NAME            READY   UP-TO-DATE   AVAILABLE   AGE     LABELS
itopic-deploy   3/3     3            3           7h5m    app=itopic

# 增加标签
$ kubectl label deploy itopic-deploy env=test
deployment.apps/itopic-deploy labeled

$ kubectl get deploy --show-labels
NAME            READY   UP-TO-DATE   AVAILABLE   AGE     LABELS
itopic-deploy   3/3     3            3           7h7m    app=itopic,env=test

# 修改env标签
$ kubectl label deploy itopic-deploy env=qa --overwrite

# 删除env标签
$ kubectl label deploy itopic-deploy env-

5.4 删除资源

可以通过kubectl delete deploy itopic-deploy的方式删除deploy，同修改类似，也可以直接指定yaml文件的方式来删除。

$ kubectl delete -f itopic.yaml
deployment.apps "itopic-deploy" deleted

$ kubectl delete -f itopic-svc.yaml
service "itopic-svc" deleted

也可以根据标签删除

$ kubectl delete pod -l app=itopic

5.5 扩展资源

修改副本数量，调整Yaml中的replicas或者：

kubectl scale -n default deployment itopic-deploy --replicas=5

也可以设置自动扩容：

$ kubectl autoscale deployment  nginx-deploy --min=2 --max=5 --cpu-percent=80

$ kubectl get hpa
NAME           REFERENCE                 TARGETS         MINPODS   MAXPODS   REPLICAS   AGE
nginx-deploy   Deployment/nginx-deploy   <unknown>/80%   2         5         4          2m

5.6 容器调试

创建过程中可能会出现一些问题，提供一些调试方法：

5.6.1 describe

通过describe命令查看资源信息，各个资源都可以通过describe查看。可以看到状态以及Events。

5.6.2 查看容器日志

$ kubectl logs itopic-6f9dd4f4cd-6n6lp -c itopic
The topic server is running at http://0.0.0.0:8001
Quit the server with Control-C

如果Pod里只有一个容器可以省略-c参数，创建资源的时候可以通过日志看容器是否成功。也可以指定-f，类似tail -f

5.6.3 service

如果创建的service对外无法提供访问，可以通过describe查看svc信息

$ kubectl describe svc itopic-svc
Name:                     itopic-svc
Namespace:                default
Labels:                   app=itopic
Annotations:              kubectl.kubernetes.io/last-applied-configuration:
                            {"apiVersion":"v1","kind":"Service","metadata":{"annotations":{},"labels":{"app":"itopic-svc"},"name":"itopic-svc","namespace":"default"},...
Selector:                 app=itopic
Type:                     LoadBalancer
IP:                       10.108.2.60
LoadBalancer Ingress:     localhost
Port:                     <unset>  38002/TCP
TargetPort:               8001/TCP
NodePort:                 <unset>  31744/TCP
Endpoints:                10.1.0.93:8001,10.1.0.94:8001,10.1.0.95:8001
Session Affinity:         None
External Traffic Policy:  Cluster
Events:                   <none>

Selector: app=itopic 确保Selector是正确的
Endpoints：10.1.0.93:8001,10.1.0.94:8001,10.1.0.95:8001 确保是正确的，如果Selector有错，则可能找不到后端Pod，就无法访问了

5.7 查看Yaml

不同资源的完整的yaml信息可以这么看（也可以指定格式为json）：

$ kubectl get svc itopic-svc -o yaml
apiVersion: v1
kind: Service
metadata:
  creationTimestamp: "2020-08-31T09:17:17Z"
  labels:
    app: itopic
  name: itopic-svc
  namespace: default
  resourceVersion: "418216"
  selfLink: /api/v1/namespaces/default/services/itopic-svc
  uid: 7198a068-2573-4e37-b0c6-20191940890e
spec:
  clusterIP: 10.97.234.18
  externalTrafficPolicy: Cluster
  ports:
  - nodePort: 31846
    port: 38002
    protocol: TCP
    targetPort: 8001
  selector:
    app: itopic
  sessionAffinity: None
  type: LoadBalancer
status:
  loadBalancer:
    ingress:
    - hostname: localhost

六、小结

本章节主要讲解配置清单的基础使用，了解资源清单的基本写法。至于配置清单在不同资源对象下的使用则需要根据实际场景去看，但书写方式大同小异，下一篇将聊一聊k8s下最小粒度的资源Pod。

[1] 1.k8s.资源清单
[2] Kubernetes 核心概念

-- EOF --

最后更新于： 2024-08-17 14:44

发表于： 2020-09-01 22:06

标签： Kubernetes 容器化
