Kubernetes基础 ( 1 ) - 环境搭建及概念说明

一、概述

1.1 Kubernetes是什么？

Kubernetes的名字来自希腊语，意思是“舵手” 或 “领航员”。K8s是将8个字母ubernete替换为8的缩写，也就是仅保留了头尾2个字母（k和s），中间的8个字母都去掉了，用8代替。

Kubernetes是容器集群管理系统，是一个开源的平台，可以实现容器集群的自动化部署、自动扩缩容、维护等功能。

通过Kubernetes你可以：

快速部署应用
快速扩展应用
无缝对接新的应用功能
节省资源，优化硬件资源的使用

Kubernetes 特点：

可移植: 支持公有云，私有云，混合云，多重云（multi-cloud）
可扩展: 模块化, 插件化, 可挂载, 可组合
自动化: 自动部署，自动重启，自动复制，自动伸缩/扩展

Kubernetes是Google2014年创建管理的，是Google10多年大规模容器管理技术Borg的开源版本。

1.2 Kubernetes设计架构

Kubernetes集群包含有节点代理kubelet和Master组件(APIs, scheduler, etc)，一切都基于分布式的存储系统。下面这张图是Kubernetes的架构图 ^[1]。

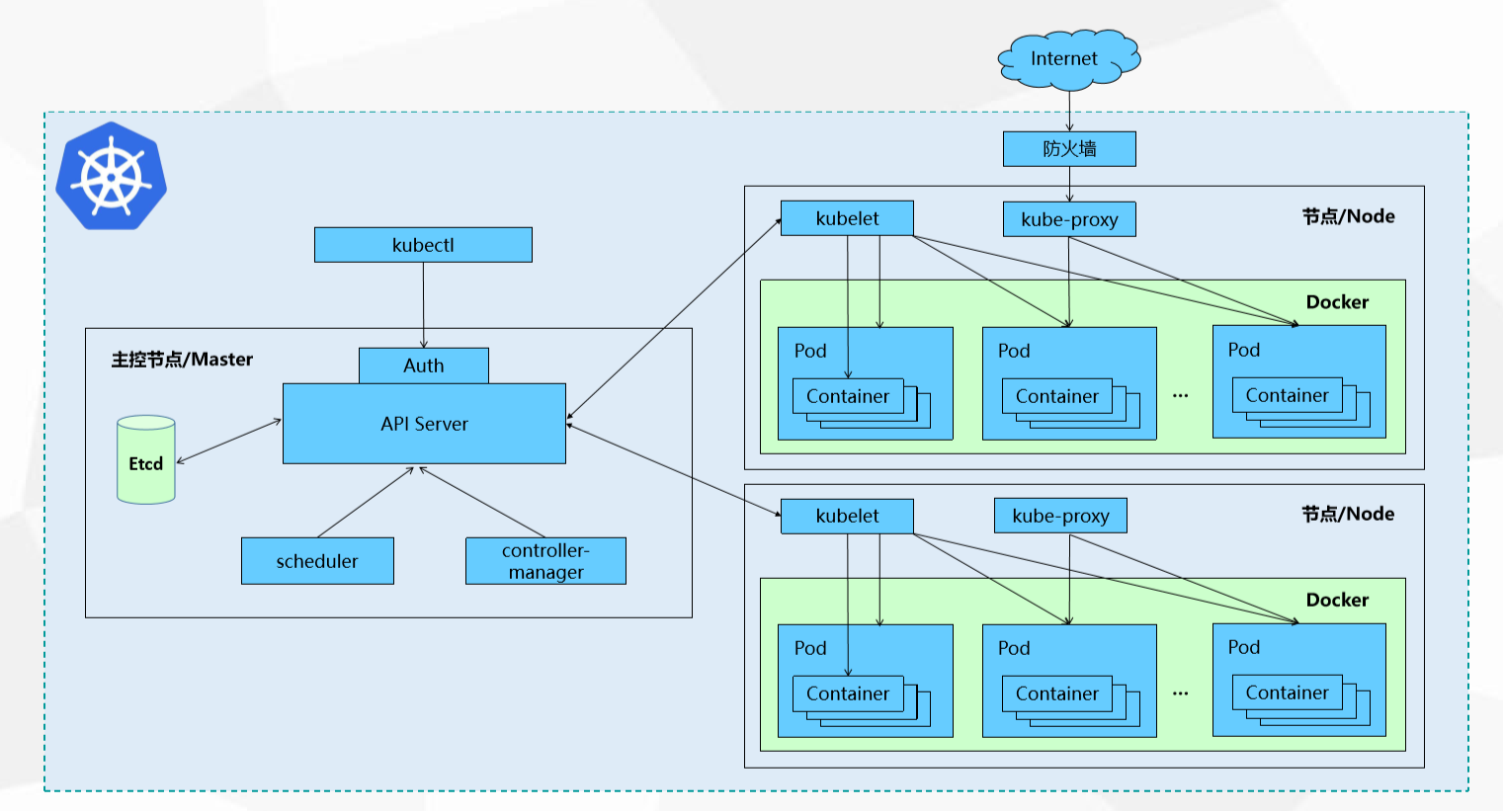

来看这张图，左侧是Master节点，右边是Node节点。

Master节点上有：

API Server：提供了资源操作的唯一入口，并提供认证、授权、访问控制、API注册和发现等机制；
controller-manager：负责维护集群的状态，比如故障检测、自动扩展、滚动更新等；
scheduler：负责资源的调度，按照预定的调度策略将Pod调度到相应的机器上；
Etcd：保存了整个集群的状态；

Node节点上有：

kubelet：负责维护容器的生命周期，同时也负责Volume（CVI）和网络（CNI）的管理；
kube-proxy：负责为Service提供cluster内部的服务发现和负载均衡；
Pod：Kubernetes中操作的基本单元，一个Pod下可以有多个容器
- Container：Pod下的容器，可以由Dokcer镜像启动。

kubectl命令操作主节点，主节点要操作Node节点则通过和Node节点上的kubelet交互实现，Client访问则通过防火墙规则访问到Node节点里的特定Pod。

了解到这里后可能就开始懵圈了，好多文章里还会看到Deployment、Service、ReplicaSets/Replication Controller等，一堆概念容易混淆。所以接下来我们先忽略概念，看怎么在个人电脑上部署个k8s环境，操作一遍之后再来梳理概念和交互。

二、安装K8s

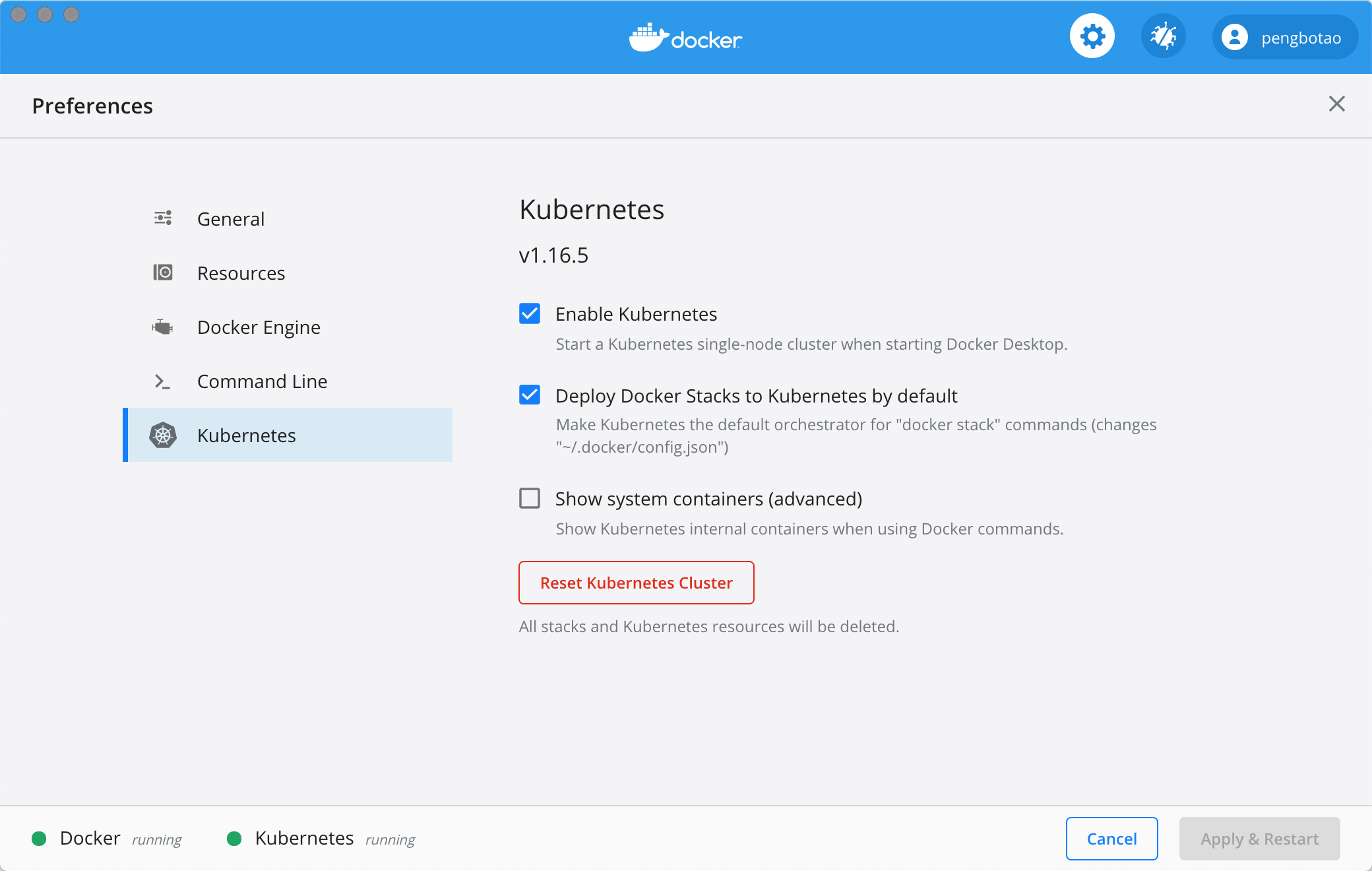

通过Docker方式部署比较简单，打开已搭建好的Docker Dashboard界面，设置里有个Kubernetes，默认是没有勾选的，但这里直接勾选应用后卡死了，大概是因为墙的原因，有些镜像无法下载，所以在点击之前需要先手动下载镜像。

2.1 下载依赖镜像

参考 gotok8s ^[2] 的安装方法：

$ git clone git@github.com:gotok8s/k8s-docker-desktop-for-mac.git
$ ./load_images.sh

脚本比较简单，用后面的镜像替换前面的镜像，替换完成之后重新打TAG还原。

$ cat image_list
k8s.gcr.io/kube-proxy:v1.16.5=gotok8s/kube-proxy:v1.16.5
k8s.gcr.io/kube-controller-manager:v1.16.5=gotok8s/kube-controller-manager:v1.16.5
k8s.gcr.io/kube-scheduler:v1.16.5=gotok8s/kube-scheduler:v1.16.5
k8s.gcr.io/kube-apiserver:v1.16.5=gotok8s/kube-apiserver:v1.16.5
k8s.gcr.io/coredns:1.6.2=gotok8s/coredns:1.6.2
k8s.gcr.io/pause:3.1=gotok8s/pause:3.1
k8s.gcr.io/etcd:3.3.15-0=gotok8s/etcd:3.3.15-0
k8s.gcr.io/kubernetes-dashboard-amd64=gotok8s/kubernetes-dashboard-amd64:v1.10.1

2.2 启用Kuberenetes

打开Docker，启用Kubernetes，应用后若正常则可以看到左下角有2个running状态。

命令行敲kubectl就可以输出信息了。

2.3 安装Dashboard

Dashboard是可选组件，部署Kubernetes Dashboard：

$ kubectl apply -f https://raw.githubusercontent.com/kubernetes/dashboard/master/aio/deploy/recommended.yaml

# 开启本机访问代理
$ kubectl proxy

创建Dashboard管理员用户并用token登陆

# 创建 ServiceAccount kubernetes-dashboard-admin 并绑定集群管理员权限
$ kubectl apply -f https://raw.githubusercontent.com/gotok8s/gotok8s/master/dashboard-admin.yaml

# 获取登陆 token
$ kubectl -n kubernetes-dashboard describe secret $(kubectl -n kubernetes-dashboard get secret | grep kubernetes-dashboard-admin | awk '{print $1}')

通过下面的连接访问Dashboard:

http://localhost:8001/api/v1/namespaces/kubernetes-dashboard/services/https:kubernetes-dashboard:/proxy/

输入上一步获取的token, 验证并登陆。到这里环境就装好了。

三、尝试部署镜像

一般可以通过YAML文件进行部署，这里先尝试走通流程，类似docker run的用法让容器先跑起来。整个过程只需要执行2条命令即可。

3.1 创建deployment

首先，执行第一条命令：

$ kubectl run itopic --image=pengbotao/itopic.go:alpine --replicas=3 --port=8001

说明：使用的是我们前面用docker构建的镜像，容器使用的是8001端口，启动3个副本。操作run之后就创建好了deployment、rs和pod，可以查看相关信息：

查看Node：

$ kubectl get node
NAME             STATUS   ROLES    AGE     VERSION
docker-desktop   Ready    master   2d21h   v1.16.6-beta.0

查看deployment、rs和pod

$ kubectl get deployment
NAME     READY   UP-TO-DATE   AVAILABLE   AGE
itopic   3/3     3            3           16s

$ kubectl get rs
NAME                DESIRED   CURRENT   READY   AGE
itopic-6f9dd4f4cd   3         3         3       21s

$ kubectl get pod
NAME                      READY   STATUS    RESTARTS   AGE
itopic-6f9dd4f4cd-2q2xp   1/1     Running   0          23s
itopic-6f9dd4f4cd-7pj8f   1/1     Running   0          23s
itopic-6f9dd4f4cd-vfdx9   1/1     Running   0          23s

查看pod详情

$ kubectl describe pod itopic-6f9dd4f4cd-2q2xp
Name:         itopic-6f9dd4f4cd-2q2xp
Namespace:    default
Priority:     0
Node:         docker-desktop/192.168.65.3
Start Time:   Thu, 27 Aug 2020 13:57:42 +0800
Labels:       pod-template-hash=6f9dd4f4cd
              run=itopic
Annotations:  <none>
Status:       Running
IP:           10.1.0.16
IPs:
  IP:           10.1.0.16
Controlled By:  ReplicaSet/itopic-6f9dd4f4cd
Containers:
  itopic:
    Container ID:   docker://3896614a1b1f3f2d11f709cfad56a2579769c51fb212eb2402e0dea668d95584
    Image:          pengbotao/itopic.go:alpine
    Image ID:       docker-pullable://pengbotao/itopic.go@sha256:1a1a98ffe435e34da61956be22eb61382eb5732120c4e216922f90ace0ad504b
    Port:           8001/TCP
    Host Port:      0/TCP
    State:          Running
      Started:      Thu, 27 Aug 2020 13:57:43 +0800
    Ready:          True
    Restart Count:  0
    Environment:    <none>
    Mounts:
      /var/run/secrets/kubernetes.io/serviceaccount from default-token-lmjrh (ro)
Conditions:
  Type              Status
  Initialized       True
  Ready             True
  ContainersReady   True
  PodScheduled      True
Volumes:
  default-token-lmjrh:
    Type:        Secret (a volume populated by a Secret)
    SecretName:  default-token-lmjrh
    Optional:    false
QoS Class:       BestEffort
Node-Selectors:  <none>
Tolerations:     node.kubernetes.io/not-ready:NoExecute for 300s
                 node.kubernetes.io/unreachable:NoExecute for 300s
Events:          <none>

也可以进入容器

$ kubectl exec -it itopic-6f9dd4f4cd-2q2xp /bin/sh
/www/itopic.go #

3.2 创建service

到这里容器已经建好了，但是还无法从外部访问。接下来，执行第二条命令：

$ kubectl expose deployment itopic --type=LoadBalancer --port=38001 --target-port=8001

查看service

$ kubectl get service
NAME         TYPE           CLUSTER-IP       EXTERNAL-IP   PORT(S)           AGE
itopic       LoadBalancer   10.100.230.169   localhost     38001:31234/TCP   26s
kubernetes   ClusterIP      10.96.0.1        <none>        443/TCP           2d20h


$ kubectl describe service itopic
Name:                     itopic
Namespace:                default
Labels:                   run=itopic
Annotations:              <none>
Selector:                 run=itopic
Type:                     LoadBalancer
IP:                       10.100.230.169
LoadBalancer Ingress:     localhost
Port:                     <unset>  38001/TCP
TargetPort:               8001/TCP
NodePort:                 <unset>  31234/TCP
Endpoints:                10.1.0.15:8001,10.1.0.16:8001,10.1.0.17:8001
Session Affinity:         None
External Traffic Policy:  Cluster
Events:                   <none>

这个时候就可以通过http://localhost:38001访问了。

注：Mac DockerDesktop环境下type指定其他没有走通，正常指定NodePort应该可以。

3.3 扩容 / 缩容

通过调整副本数量可以进行扩容与缩容。

$ kubectl scale --replicas=3 deploy/itopic

$ kubectl get pods
NAME                      READY   STATUS    RESTARTS   AGE
itopic-6f9dd4f4cd-2q2xp   1/1     Running   0          38m
itopic-6f9dd4f4cd-7pj8f   1/1     Running   0          38m
itopic-6f9dd4f4cd-k56dl   1/1     Running   0          35m
itopic-6f9dd4f4cd-lnzpq   1/1     Running   0          35m
itopic-6f9dd4f4cd-vfdx9   1/1     Running   0          38m

如果要删除deployment和service:

$ kubectl delete deployment,service itopic

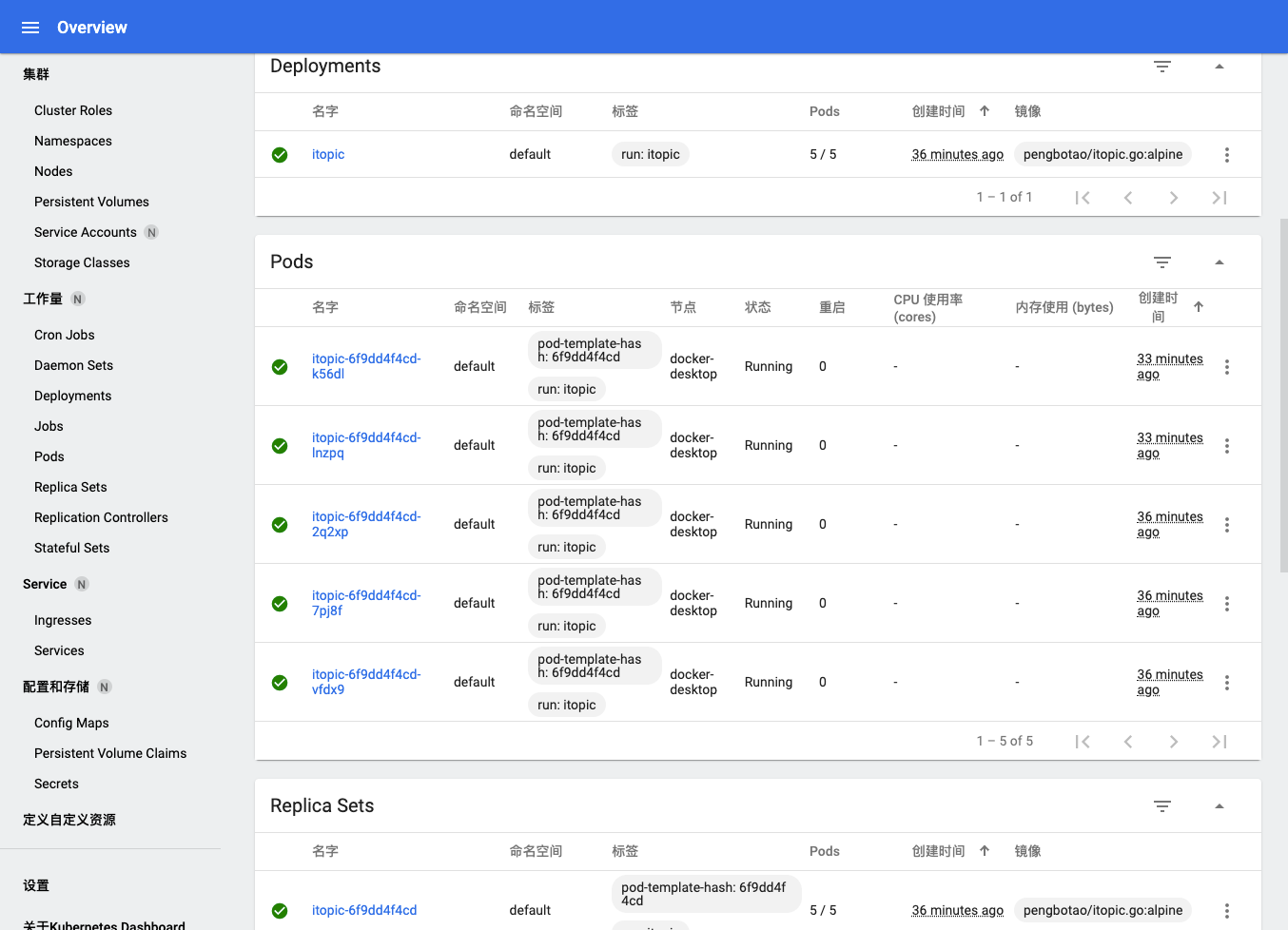

到这里一个简单的镜像通过2条k8s命令就部署好了，来看看Dashboard的展示情况：

从演示上使用到了Deployment、ReplicaSet、Pod、Service，从Dashboard左侧可以看到更多的名词，接写来对k8s的基础架构做一些描述。

四、节点说明

4.1 Master

集群的控制节点，负责整个集群的管理和控制，kubernetes的所有的命令基本都是发给Master，由它来负责具体的执行过程，平常执行的操作命令基本都是在Master上执行。

Master的组件：

kube-apiserver：资源增删改查的入口
kube-controller-manager：资源对象的大总管
kube-scheduler：负责资源调度（Pod调度）
etcd Server：kubernetes的所有的资源对象的数据保存在etcd中。

4.2 Node

Node是集群的工作负载节点，默认情况kubelet会向Master注册自己，一旦Node被纳入集群管理范围，kubelet会定时向Master汇报自身的情报，包括操作系统，Docker版本，机器资源情况等。

如果Node超过指定时间不上报信息，会被Master判断为“失联”，标记为Not Ready，随后Master会触发Pod转移。

Node的组件：

kubelet：Pod的管家，与Master通信
kube-proxy：实现kubernetes Service的通信与负载均衡机制的重要组件
Docker：容器

4.3 Pod

Pod是Kubernetes中操作的基本单元，一个Pod下可以有多个容器。每个Pod中都有个根容器(Pause容器)，Pause容器的状态代表整个容器组的状态，其他业务容器共享Pause的IP，即Pod IP，共享Pause挂载的Volume，这样简化了同个Pod中不同容器之间的网络问题和文件共享问题。

Kubernetes集群中，同宿主机的或不同宿主机的Pod之间要求能够TCP/IP直接通信，因此采用虚拟二层网络技术来实现，例如Flannel，Openvswitch(OVS)等，这样在同个集群中，不同的宿主机的Pod IP为不同IP段的IP，集群中的所有Pod IP都是唯一的，不同Pod之间可以直接通信。
Pod有两种类型：普通Pod和静态Pod。静态Pod即不通过K8S调度和创建，直接在某个具体的Node机器上通过具体的文件来启动。普通Pod则是由K8S创建、调度，同时数据存放在ETCD中。
Pod IP和具体的容器端口（ContainnerPort）组成一个具体的通信地址，即Endpoint。一个Pod中可以存在多个容器，可以有多个端口，Pod IP一样，即有多个Endpoint。
Pod Volume是定义在Pod之上，被各个容器挂载到自己的文件系统中，可以用分布式文件系统实现后端存储功能。
Pod中的Event事件可以用来排查问题，可以通过kubectl describe pod xxx来查看对应的事件。
每个Pod可以对其能使用的服务器上的计算资源设置限额，一般为CPU和Memory。K8S中一般将千分之一个的CPU配置作为最小单位，用m表示，是一个绝对值，即100m对于一个Core的机器还是48个Core的机器都是一样的大小。Memory配额也是个绝对值，单位为内存字节数。
资源配额的两个参数
- Requests：该资源的最小申请量，系统必须满足要求。
- Limits：该资源最大允许使用量，当超过该量，K8S会kill并重启Pod。

这几个概念应该还比较好理解。

通过Master控制各Node节点
操作Node节点实现节点上Pod的创建与管理
客户访问Node节点上Pod提供的服务

通过查看kube-system名称空间下的pod可以看到：

$ kubectl get pod -n kube-system
NAME                                     READY   STATUS    RESTARTS   AGE
coredns-5644d7b6d9-5tjhf                 1/1     Running   0          29d
coredns-5644d7b6d9-mjw4w                 1/1     Running   0          29d
etcd-docker-desktop                      1/1     Running   0          29d
kube-apiserver-docker-desktop            1/1     Running   0          29d
kube-controller-manager-docker-desktop   1/1     Running   0          29d
kube-proxy-db9g7                         1/1     Running   0          29d
kube-scheduler-docker-desktop            1/1     Running   0          29d
storage-provisioner                      1/1     Running   1          29d
vpnkit-controller                        1/1     Running   0          29d

五、概念说明 - Master

5.1 kube-apiserver

k8s API Server提供了k8s各类资源对象（pod,RC,Service等）的增删改查及watch等HTTP Rest接口，是整个系统的数据总线和数据中心。kubernetes API Server的功能： ^[4]

提供了集群管理的REST API接口(包括认证授权、数据校验以及集群状态变更)；
提供其他模块之间的数据交互和通信的枢纽（其他模块通过API Server查询或修改数据，只有API Server才直接操作etcd）;
是资源配额控制的入口；
拥有完备的集群安全机制.

5.2 kube-controller-manager

编号	控制器	说明	应用场景
1	Deployment	部署无状态应用	Web应用
2	StatefulSet	部署有状态应用	数据库
3	DaemonSet	在每一个Node上面运行一个Pod；新加入的Node也同样会自动运行一个Pod	Agent
4	Job/CronJob	一次性任务/周期任务	脚本、备份
5	ReplicaSet ReplicationController	控制容器应用的副本数量
6	HPA	Pod水平自动缩放

5.2.1. 关于无状态与有状态的说明：

无状态服务
- 是指该服务运行的实例不会在本地存储需要持久化的数据，并且多个实例对于同一个请求响应的结果是完全一致的。
- 多个实例可以共享相同的持久化数据。例如：nginx实例，tomcat实例等
- 相关的k8s资源有：ReplicaSet、ReplicationController、Deployment等，由于是无状态服务，所以这些控制器创建的pod序号都是随机值。并且在缩容的时候并不会明确缩容某一个pod，而是随机的，因为所有实例得到的返回值都是一样，所以缩容任何一个pod都可以。
有状态服务
- 需要数据存储功能的服务、或者指多线程类型的服务，队列等。（mysql数据库、kafka、zookeeper等）
- 每个实例都需要有自己独立的持久化存储，并且在k8s中是通过申明模板来进行定义。
- 相关的k8s资源为：StatefulSet，由于是有状态的服务，所以每个pod都有特定的名称和网络标识。比如pod名是由statefulSet名+有序的数字组成（0、1、2..）
- 在进行缩容操作的时候，可以明确知道会缩容哪一个pod，从数字最大的开始。并且Statefulset 在有实例不健康的情况下是不允许做缩容操作的。

5.2.2 Deployment

Deployment为Pod和ReplicaSet提供了一个声明式定义方法发，用来替代以前的ReplicationController来方便的管理应用。典型的应用场景包含：

定义Deployment来创建Pod和ReplicaSet
滚动升级和回滚应用
扩容和缩容
暂停和继续Deployment

5.2.3 ReplicationController 和 ReplicaSet

在新版的Kubernetes中建议使用ReplicaSet (RS)来取代ReplicationController(RC)。ReplicaSet跟ReplicationController没有本质的不同，只是名字不一样，但ReplicaSet支持集合式selector。

虽然ReplicaSet可以独立使用，但如今它主要被Deployment用作协调Pod的创建、删除和更新的机制。当使用Deployment时，你不必担心还要管理它们创建的ReplicaSet，Deployment会拥有并管理它们的ReplicaSet。

5.2.4 DaemonSet

DaemonSet确保全局（或者一些）Node上运行一个Pod的副本。当有Node加入集群时，也会为他们新增一个Pod。当有Node从集群移除时，这些Pod也会被回收。删除DaemonSet将会删除他创建的所有Pod。

DaemonSet的一些典型用法：

运行集群存储daemon，例如在每个Node上运行glusterd、ceph
在每个Node上运行日志手机daemon，例如fluentd、logstash
在每个Node上运行监控daemon，例如Prometheus、collected、Datadog代理、New Relic代理或Ganglia

5.2.5 Job/CronJob

Job负责批处理任务，即仅执行一次的任务，它保证批处理任务的一个或多个Pod成功结束。
CronJob管理基于时间的Job，即：
- 在给定时间只运行一次
- 周期性的给定时间运行

5.2.6 HPA - Horizontal Pod Autoscaling

应用的资源使用率通常都有高峰和骶骨的时候，如何削峰填谷提供集群的整体资源利用率，让service的pod个数自动调整呢？这就依赖于HPA了，顾名思义，使Pod水平自动缩放。

5.3 kube-scheduler

kube-scheduler是Kubernetes中的关键模块，扮演管家的角色遵从一套机制为Pod提供调度服务，例如基于资源的公平调度、调度Pod到指定节点、或者通信频繁的Pod调度到同一节点等。容器调度本身是一件比较复杂的事，因为要确保以下几个目标：

公平性：在调度Pod时需要公平的进行决策，每个节点都有被分配资源的机会，调度器需要对不同节点的使用作出平衡决策。
资源高效利用：最大化群集所有资源的利用率，使有限的CPU、内存等资源服务尽可能更多的Pod。
效率问题：能快速的完成对大批量Pod的调度工作，在集群规模扩增的情况下，依然保证调度过程的性能。
灵活性：在实际运作中，用户往往希望Pod的调度策略是可控的，从而处理大量复杂的实际问题。因此平台要允许多个调度器并行工作，同时支持自定义调度器。

为达到上述目标，kube-scheduler通过结合Node资源、负载情况、数据位置等各种因素进行调度判断，确保在满足场景需求的同时将Pod分配到最优节点。显然，kube-scheduler影响着Kubernetes集群的可用性与性能，Pod数量越多集群的调度能力越重要，尤其达到了数千级节点数时，优秀的调度能力将显著提升容器平台性能。

到这里我们可以对Pod的整个启动流程进行总结： ^[6]

资源管控中心Controller Manager创建新的Pod，将该Pod加入待调度的Pod列表。
kube-scheduler通过API Server提供的接口监听Pods，获取待调度pod，经过预选和优选两个阶段对各个Node节点打分排序，为待调度Pod列表中每个对象选择一个最优的Node。
kube-scheduler将Pod与Node的绑定写入etcd（元数据管理服务）。
节点代理服务kubelet通过API Server监听到kube-scheduler产生的绑定信息，获得Pod列表，下载Image并启动容器，然后由kubelet负责拉起Pod。

5.4 etcd

Etcd是Kubernetes集群中的一个十分重要的组件，用于保存集群所有的网络配置和对象的状态信息。 ^[7]

六、概念说明 - Node

6.1 kubelet

在kubernetes集群中，每个Node节点都会启动kubelet进程，用来处理Master节点下发到本节点的任务，管理Pod和其中的容器。kubelet会在API Server上注册节点信息，定期向Master汇报节点资源使用情况，并通过cAdvisor监控容器和节点资源。可以把kubelet理解成【Server-Agent】架构中的agent，是Node上的pod管家。 ^[8]

6.2 kube-proxy

kube-proxy是Kubernetes的核心组件，部署在每个Node节点上，它是实现Kubernetes Service的通信与负载均衡机制的重要组件; kube-proxy负责为Pod创建代理服务，从apiserver获取所有server信息，并根据server信息创建代理服务，实现server到Pod的请求路由和转发，从而实现K8s层级的虚拟转发网络。

在k8s中，提供相同服务的一组pod可以抽象成一个service，通过service提供的统一入口对外提供服务，每个service都有一个虚拟IP地址（VIP）和端口号供客户端访问。

简单来说: ^[9]

kube-proxy其实就是管理service的访问入口，包括集群内Pod到Service的访问和集群外访问service。
kube-proxy管理sevice的Endpoints，该service对外暴露一个Virtual IP，也成为Cluster IP, 集群内通过访问这个Cluster IP:Port就能访问到集群内对应的serivce下的Pod。
service是通过Selector选择的一组Pods的服务抽象，其实就是一个微服务，提供了服务的LB和反向代理的能力，而kube-proxy的主要作用就是负责service的实现。
service另外一个重要作用是，一个服务后端的Pods可能会随着生存灭亡而发生IP的改变，service的出现，给服务提供了一个固定的IP，而无视后端Endpoint的变化。

七、小结

回过头来看一下我们之前的操作 ^[10]

$ kubectl run itopic --image=pengbotao/itopic.go:alpine --replicas=3 --port=8001

通过kubectl run时，客户端会将请求发送给kube-apiserver。
kube-apiserver经过一些列验证之后将Deployment记录存储到Etcd并初始化。
Deployment Controller检测到Deployment记录的更改。
- 当所有的Controller正常运行后，Etcd中就会保存一个Deployment、一个ReplicaSet和三个Pod资源记录，并且可以通过 Kube-Apiserver查看。然而，这些Pod资源现在还处于Pending状态，因为它们还没有被调度到集群中合适的Node上运行。这个问题最终要靠调度器Scheduler来解决。
Scheduler将待调度的Pod按照特定的算法和调度策略绑定到集群中某个合适的Node上，并将绑定信息写入Etcd中。
一旦Scheduler将Pod调度到某个节点上，该节点的Kubelet就会接管该Pod并开始部署。
- 在Kubernetes集群中，每个Node节点上都会启动一个Kubelet服务进程，该进程用于处理Scheduler下发到本节点的任务，管理Pod的生命周期，包括挂载卷、容器日志记录、垃圾回收以及其他与Pod相关的事件。

$ kubectl expose deployment itopic --type=LoadBalancer --port=38001 --target-port=8001

为Pod创建代理服务，从apiserver获取所有server信息，并根据server信息创建代理服务，实现server到Pod的请求路由和转发，从而实现K8s层级的虚拟转发网络，实现外部访问的访问。

最后，本文档是一个边学习边整理的过程，先通过比较简单的一个环境熟悉起来，了解其中的概念、模块及交互，所以仅当一个入门知识介绍。本章引用的文档、涉及的概念也比较多，可以先熟悉下在进入下一篇。

-- EOF --

最后更新于： 2024-08-17 14:44

发表于： 2020-08-28 19:06

标签： Kubernetes 容器化
