Kubernetes基础 ( 6 ) - Service

一、概述

1.1 关于Service

通过前面文章的学习应该已经对K8s有个基础的了解，我们可以通过Deployment来创建Pod、扩容与缩容，每个Pod都会分配一个独立的IP，但这个IP只在容器内部使用，外部无法直接访问；另外Pod动态伸缩后可能会产生新的IP，这个IP如何被发现并提供服务？所以2个问题：

• 如何发现新的Pod？
• 如果对一组Pod提供统一的对外访问？新增、删除Pod调用方都不需要调整节点地址。

在Docker中我们可以通过端口映射暴露宿主机器端口，从而实现外部访问。在k8s中，可以通过Service来解决这个问题，先来看看Service的使用。

1.2 示例

我们已经尝试用Service开放端口，前一章4.2的示例就是一个基础的Service示例，网络方式是LoadBalencer，当时能访问就没有细究。Service示例如下：

apiVersion: v1
kind: Service
metadata:
  name: nginx-svc
  labels:
    project: nginx
spec:
  type: LoadBalancer
  ports:
  - port: 38000
    targetPort: 80
    protocol: TCP
  selector:
    app: nginx-pod

二、工作方式

在 Kubernetes 集群中^[1]，每个 Node 运行一个 kube-proxy 进程。kube-proxy 负责为 Service 实现了一种 VIP（虚拟 IP）的形式，而不是 ExternalName 的形式。 在 Kubernetes v1.0 版本，代理完全在 userspace。在 Kubernetes v1.1 版本，新增了 iptables 代理，但并不是默认的运行模式。 从 Kubernetes v1.2 起，默认就是 iptables 代理。在Kubernetes v1.8.0-beta.0中，添加了ipvs代理。在 Kubernetes v1.0 版本，Service 是 “4层”（TCP/UDP over IP）概念。 在 Kubernetes v1.1 版本，新增了 Ingress API（beta 版），用来表示 “7层”（HTTP）服务。

kube-proxy这个组件始终监视着apiserver中有关service的变动信息，获取任何一个与service资源相关的变动状态，通过watch监视，一旦有service资源相关的变动和创建，kube-proxy都要转换为当前节点上的能够实现资源调度规则（例如：iptables、ipvs）

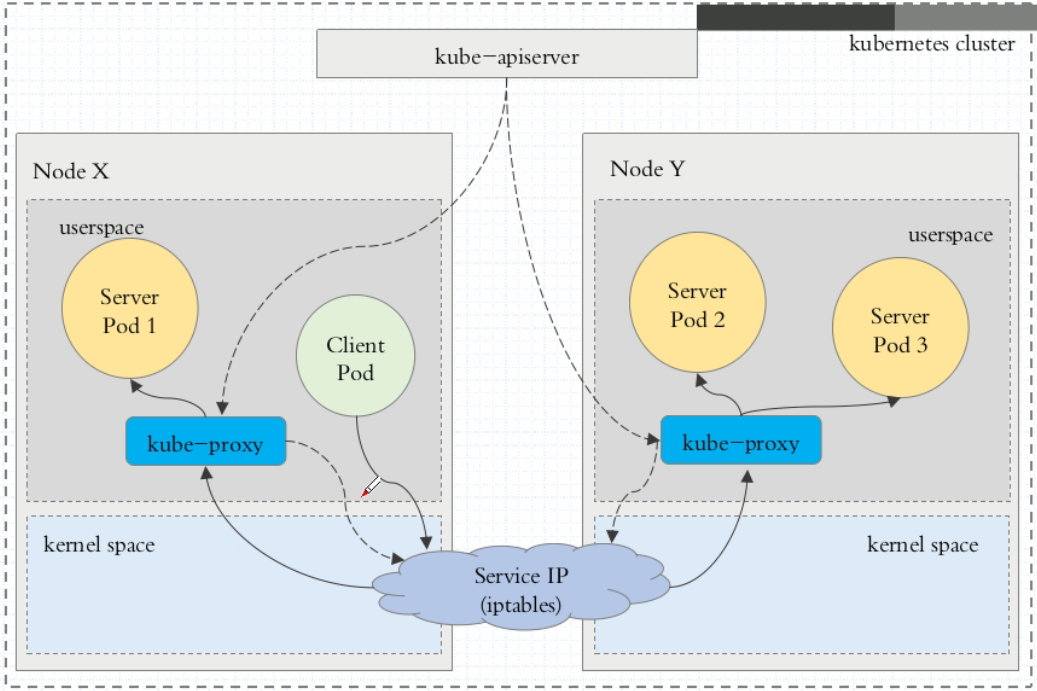

2.1 userspace

这种模式，当客户端Pod请求内核空间的service iptables后，把请求转到给用户空间监听的kube-proxy 的端口，由kube-proxy来处理后，再由kube-proxy将请求转给内核空间的 service ip，再由service iptalbes根据请求转给各节点中的的service pod。

由此可见这个模式有很大的问题，由客户端请求先进入内核空间的，又进去用户空间访问kube-proxy，由kube-proxy封装完成后再进去内核空间的iptables，再根据iptables的规则分发给各节点的用户空间的pod。这样流量从用户空间进出内核带来的性能损耗是不可接受的。在Kubernetes 1.1版本之前，userspace是默认的代理模型。

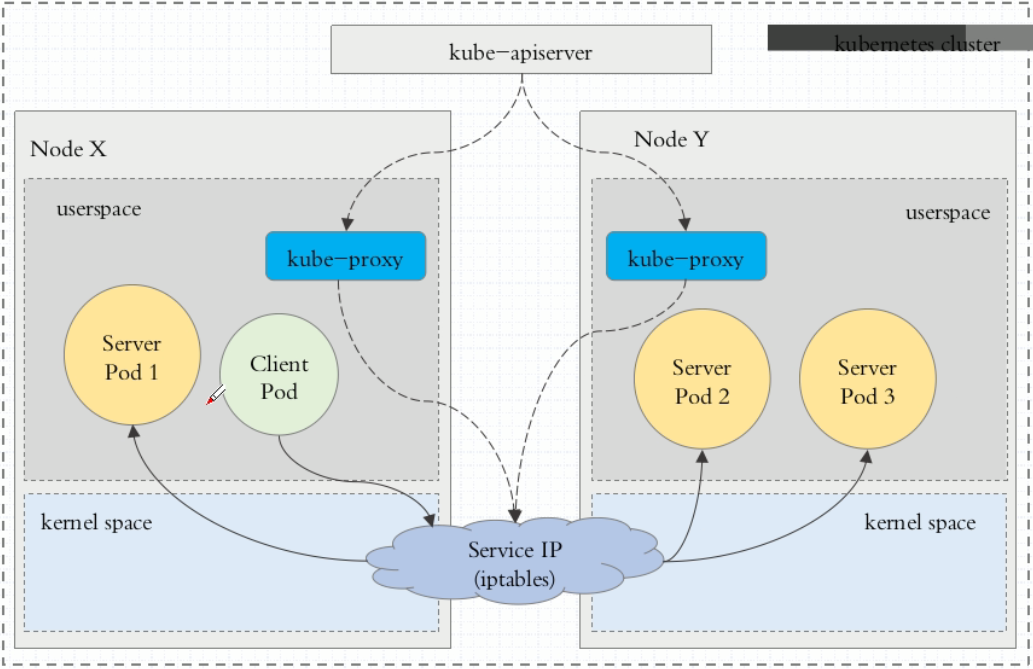

2.2 iptables

客户端IP请求时，直接请求本地内核service ip，根据iptables的规则直接将请求转发到到各pod上，因为使用iptable NAT来完成转发，也存在不可忽视的性能损耗。另外，如果集群中存在上万的Service/Endpoint，那么Node上的iptables rules将会非常庞大，性能还会再打折扣。iptables代理模式由Kubernetes 1.1版本引入，自1.2版本开始成为默认类型。

2.3 ipvs

Kubernetes自1.9-alpha版本引入了ipvs代理模式，自1.11版本开始成为默认设置。客户端IP请求时到达内核空间时，根据ipvs的规则直接分发到各pod上。kube-proxy会监视Kubernetes Service对象和Endpoints，调用netlink接口以相应地创建ipvs规则并定期与Kubernetes Service对象和Endpoints对象同步ipvs规则，以确保ipvs状态与期望一致。访问服务时，流量将被重定向到其中一个后端Pod。

与iptables类似，ipvs基于netfilter 的 hook 功能，但使用哈希表作为底层数据结构并在内核空间中工作。这意味着ipvs可以更快地重定向流量，并且在同步代理规则时具有更好的性能。此外，ipvs为负载均衡算法提供了更多选项，例如：

• rr：轮询调度
• lc：最小连接数
• dh：目标哈希
• sh：源哈希
• sed：最短期望延迟
• nq：不排队调度

注意： ipvs模式假定在运行kube-proxy之前在节点上都已经安装了IPVS内核模块。当kube-proxy以ipvs代理模式启动时，kube-proxy将验证节点上是否安装了IPVS模块，如果未安装，则kube-proxy将回退到iptables代理模式。

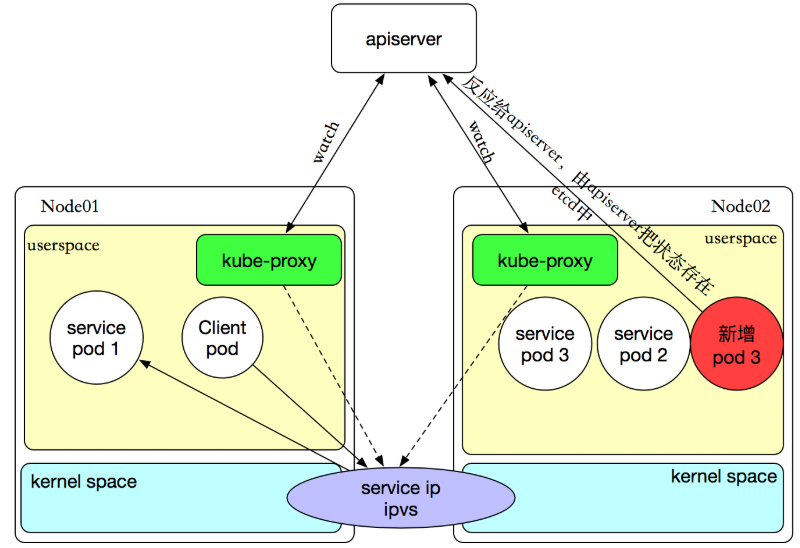

如果某个服务后端pod发生变化，标签选择器适应的pod有多一个，适应的信息会立即反映到apiserver上,而kube-proxy一定可以watch到etc中的信息变化，而将它立即转为ipvs或者iptables中的规则，这一切都是动态和实时的，删除一个pod也是同样的原理。如图：

三、 服务类型

类型决定Service以什么方式暴露应用程序，默认是ClusterIP，type可以分成4种模式：^[2]

3.1 ClusterIP

默认方式。根据是否生成ClusterIP又可分为普通Service和Headless Service两类：

• 普通Service：通过为Kubernetes的Service分配一个集群内部可访问的固定虚拟IP（Cluster IP），实现集群内的访问。为最常见的方式。
• Headless Service：该服务不会分配Cluster IP，也不通过kube-proxy做反向代理和负载均衡。而是通过DNS提供稳定的络ID来访问，DNS会将headless service的后端直接解析为podIP列表。主要供StatefulSet使用。

3.2 NodePort

除了使用Cluster IP之外，还通过将service的port映射到集群内每个节点的相同一个端口，实现通过nodeIP:nodePort从集群外访问服务。

3.3 LoadBalancer

和nodePort类似，不过除了使用一个Cluster IP和nodePort之外，还会向所使用的公有云申请一个负载均衡器(负载均衡器后端映射到各节点的nodePort)，实现从集群外通过LB访问服务。

3.4 ExternalName

是Service的特例。此模式主要面向运行在集群外部的服务，通过它可以将外部服务映射进k8s集群，且具备k8s内服务的一些特征（如具备namespace等属性），来为集群内部提供服务。此模式要求kube-dns的版本为1.7或以上。这种模式和前三种模式（除headless service）最大的不同是重定向依赖的是dns层次，而不是通过kube-proxy。 比如，在service定义中指定externalName的值my.database.example.com：此时k8s集群内的DNS服务会给集群内的服务名 ..svc.cluster.local创建一个CNAME记录，其值为指定的my.database.example.com。 当查询k8s集群内的服务my-service.prod.svc.cluster.local时，集群的DNS服务将返回映射的CNAME记录foo.bar.example.com。

备注：前3种模式，定义服务的时候通过selector指定服务对应的pods，根据pods的地址创建出endpoints作为服务后端；Endpoints Controller会watch Service以及pod的变化，维护对应的Endpoint信息。

kube-proxy根据Service和Endpoint来维护本地的路由规则。当Endpoint发生变化，即Service以及关联的pod发生变化，kube-proxy都会在每个节点上更新iptables，实现一层负载均衡。而ExternalName模式则不指定selector，相应的也就没有port和endpoints。

ExternalName和ClusterIP中的Headles Service同属于Headless Service的两种情况。Headless Service主要是指不分配Service IP，且不通过kube-proxy做反向代理和负载均衡的服务。

四、配置示例

4.1 Go项目

Go的HTTP服务只需要把端口暴露出去即可。当然前面也可以在挂个Nginx，这个用法和后面PHP的配置就是一样的了。

apiVersion: v1
kind: Service
metadata:
  name: go-svc
spec:
  type: LoadBalancer
  ports:
  - port: 30001
    targetPort: 38001
  selector:
    name: k8s-go-demo

---

apiVersion: apps/v1
kind: Deployment
metadata:
  name: k8s-go-demo
spec:
  replicas: 3
  selector:
    matchLabels:
      name: k8s-go-demo
  template:
    metadata:
      labels:
        name: k8s-go-demo
    spec:
      containers:
      - name: k8s-go-demo
        image: pengbotao/k8s-go-demo:v1
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 38001

访问本地服务的30001端口就可以看到：

{
    "ClientIP": "192.168.65.3",
    "Host": "k8s-go-demo-56f6cb8ff6-xns9g",
    "ServerIP": "10.1.2.73",
    "Time": "2020-09-09 08:39:21",
    "Version": "v1"
}

4.2 PHP环境

需要创建

• PHP Deployment：启动 php-fpm
• PHP Service：配置多个PHP容器对外暴露的端口
• Nginx Deployment：启动Nginx
• Nginx Service: 配置Nginx对外暴露的端口

创建PHP Deployment与SVC

apiVersion: v1
kind: Service
metadata:
  name: php-svc
spec:
  type: LoadBalancer
  ports:
  - port: 39000
    targetPort: 9000
  selector:
    name: php-fpm748

---

apiVersion: apps/v1
kind: Deployment
metadata:
  name: php-deploy
spec:
  replicas: 3
  selector:
    matchLabels:
      name: php-fpm748
  template:
    metadata:
      labels:
        name: php-fpm748
    spec:
      containers:
      - name: php
        image: pengbotao/php:7.4.8-fpm-alpine
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 9000
        volumeMounts:
        - mountPath: /var/www/html
          name: wwwroot
      volumes:
      - name: wwwroot
        hostPath:
          path: /Users/peng/k8s

创建Nginx Deployment与SVC

apiVersion: v1
kind: Service
metadata:
  name: nginx-svc
spec:
  type: LoadBalancer
  ports:
  - port: 38000
    targetPort: 80
  selector:
    name: nginx

---

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-deploy
spec:
  replicas: 3
  selector:
    matchLabels:
      name: nginx
  template:
    metadata:
      labels:
        name: nginx
    spec:
      containers:
      - name: nginx
        image: nginx:1.19.2-alpine
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 80
        volumeMounts:
        - mountPath: /usr/share/nginx/html
          name: wwwroot
        - mountPath: /etc/nginx/conf.d/
          name: nginx-conf
      volumes:
      - name: wwwroot
        hostPath:
          path: /Users/peng/k8s
      - name: nginx-conf
        hostPath:
          path: /Users/peng/k8s/nginx

/Users/peng/k8s/nginx/default.conf配置文件，Nginx配置文件中通过php-svc:39000解析到PHP的Service上。相当于给php-fpm也挂了个集群。

server {
    listen       80;
    listen  [::]:80;
    server_name  localhost;
    root   /usr/share/nginx/html;
    index index.html index.php;
    charset utf-8;

    location / {
        if (!-e $request_filename) {
            rewrite ^(.*)$ /index.php?s=/$1 last;
        }
    }

    location ~ \.php$ {
        fastcgi_pass   php-svc:39000;
        fastcgi_index  index.php;
        fastcgi_param  SCRIPT_FILENAME  /var/www/html$fastcgi_script_name;
        include        fastcgi_params;
    }
}

/Users/peng/k8s下创建页面即可通过http://localhost:38000/访问。

这种方式和我们在Pod中的使用方式有点区别，Pod篇章中是一个Pod启动了2个容器，它们共享Pod的网络。这里是将Nginx和PHP部署在不同的Pod里，然后它们之间通过Volume共享存储，通过Service通信。

五、小结

到这里就可以进行日常项目的简单配置，通过volumes挂载主机目录或者直接将执行程序放在容器里，配合Service就可以通过IP加端口的方式进行服务的访问。

---
