Graphviz绘图 - DOT语言
一、关于Graphviz
1.1 简介
Graphviz (英文:Graph Visualization Software的缩写)是一个由
AT&T实验室
启动的开源工具包,可以用于绘制DOT语言
脚本描述的图形。它也提供了供其它软件使用的库。Graphviz是一个自由软件
,其授权为Eclipse Public License
。其Mac版本曾经获得2004年的苹果设计奖
[2]。Graphviz由一种被称为DOT语言的图形描述语言[3] 与一组可以生成和/或处理DOT文件的工具组成:
命令 | 说明 |
---|---|
dot | 一个用来将生成的图形转换成多种输出格式的命令行工具。其输出格式包括PostScript,PDF,SVG,PNG,含注解的文本等等。 |
neato | 用于sprint model的生成(在Mac OS版本中称为energy minimized)。 |
twopi | 用于放射状图形的生成 |
circo | 用于圆形图形的生成。 |
fdp | 另一个用于生成无向图的工具。 |
dotty | 一个用于可视化与修改图形的图形用户界面程序。 |
lefty | 一个可编程的(使用一种被EZ影响的语言[4])控件,它可以显示DOT图形,并允许用户用鼠标在图上执行操作。Lefty可以作为MVC模型的使用图形的GUI程序中的视图部分。 |
- 官网:
http://www.graphviz.org/
- 官方文档:
http://www.graphviz.org/Documentation.php
- 下载地址:
http://www.graphviz.org/Download..php
1.2 DOT语言
DOT语言是一种文本图形描述语言它提供了一种简单的描述图形的方法,并且可以为人类和计算机程序所理解。DOT语言文件通常是具有
.gv
或是.dot
的文件扩展名。很多程序都可以处理DOT文件。
1.3 安装
Mac下直接通过brew install graphviz
了,也可以直接从官网下载。
1.4 简单示例
Graphviz画图只需要两步。第一步创建文本文件并命令为x.dot,输入以下内容:
graph demo {
"Browser" -- {"Chrome", "Fiefox", "Safari", "..."}
}
第二步,使用命令将文本内容转换为图片。
dot demo.dot -T png -o demo.png
-T
表示输出类型,可以指定jpg、gif、svg等等,-o

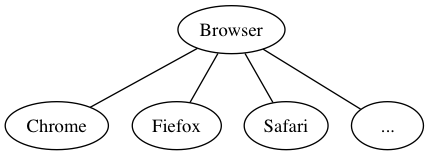

指定输出文件名,不指定则输出到标准输出上。执行上面命令后不出意外则可以看到如下效果。
上面是用dot
命令来生产,也可以用Graphviz中包含的其他命令来处理dot文本,比如用下面命令渲染出来的图片排列方式则不一样。
neato demo.dot -T png -o demo.png
本文后面的示例都以dot命令来渲染。
1.5 开发工具
可以直接通过上面的这种命令生成,缺点就是看不到实时效果。有一些工具可以实时查看,我这里使用的是vscode
的PlantUML
插件。Atom
、Sublime
应该也都有自己的插件,Eclipse
上也可以安装PlantUML
。Plantuml支持dot需要将开头的@startuml
和结尾的@enduml
换成@startdot
和@enddot
,也可以在前面加个//
或者#
(#@startdot
#@enddot
),这样子dot
命令生成的时候也不需要额外注释掉该部分。
二、DOT用法
2.1 基本用法
DOT中使用图(digraph
/graph
/subgraph
)、节点(node
)和边(edge
)来描述关系图/流程图,在配合一些属性的设置完成绘图。看下面例子:
#@startdot
digraph demo {
label="示例"
bgcolor="beige"
node[color="grey"]
father[label="爸爸", shape="box"]
mother[label="妈妈", shape="box"]
brother[label="哥哥", shape="circle"]
sister[label="姐姐", shape="circle"]
node[color="#FF6347"]
strangers[label="路人"]
edge[color="#FF6347"]
father->mother[label="夫妻", dir="both"]
father->brother[label="父子"]
father->sister[label="父子"]
father->我[label="父子"]
mother->{brother,sister,我}[label="母子"]
{rank=same; father, mother}
{rank=same; brother,sister,我}
}
#@enddot
说明:
graph
用来描述无向图,关系使用--
来描述,digraph
用来描述有向图,关系使用->
来描述。demo
为定义的图片名称,label和bgcolor为定义的图片属性。father
、mother
、brother
、sister
、我
、strangers
为节点。可以把前面4个节点理解成变量定义,比如定义了一个变量father
,名字叫爸爸,用方形来渲染,后面所有调用father
都会按照方形爸爸来渲染,但这里其实和变量定义是不同的,因为这个节点即便不用也会渲染出来,比如strangers
,变量思维为加强理解。比如我
没有定义也是可以直接使用的。- 描述节点与节点的关系理解为边。边有有向(
->
)和无向(--
)两种。比如father
和mother
之间的关系为相互的。 - 上面有两个特殊的节点,
node
和edge
,node用来定义节点的默认属性,edge用来定义边的默认属性。作用域从本次定义到下一次定义截住。特定节点/边设置的属性会覆盖默认值。 []
内属性,属性可以针对图、节点、边来设置。father
与子女的关系为一条条写的,mother
的关系则为直接通过大括号的方式来对应三个节点。rank
定义设置节点处在同一行,辅助渲染出来的图的效果。- 注释和C语言类似,
//
和#
注释单行,/* */
多行注释。 - DOT的写法不算严格,比如结束可以有分号,属性可以没有引号。

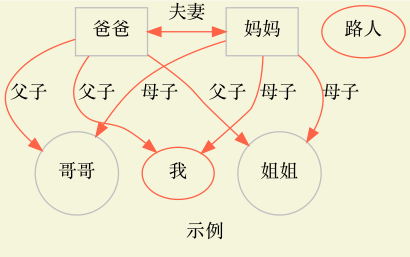

最后看一下生成的效果图:
该图最基本的关系用一句话就可以表达出来了
{"爸爸", "妈妈"}->{"哥哥", "我", "姐姐"}
2.2 常用属性
2.2.1 常用图属性
属性名 | 默认值 | 说明 |
---|---|---|
label | 图片标签,如上面示例 |
|
bgcolor | 背景颜色,颜色文档点此 | |
fontcolor | black | 字体颜色,定义上面示例 的颜色 |
fontname | Times-Roman | 字体 |
fontsize | 14 | 字体大小 |
rank | 子图等级限制, same,min,max,source,sink | |
rankdir | TB | 排序方向,LR(left to right) or TB(top to bottom) |
compound | false | If true, allow edges between clusters. 配合 lhead 和 ltail 使用 |
2.2.2 常用节点属性
属性名 | 默认值 | 说明 |
---|---|---|
label | node name | 节点显示内容 |
color | black | node边框颜色 |
fontcolor | black | 字体颜色 |
fillcolor | 背景色 | |
fontname | Times-Roman | 字体 |
fontsize | 14 | 字体大小 |
shape | ellipse | 形状,box、ellipse、circle、diamond、plaintext、point、triangle、invtriangle |
style | 图形样式,eg. bold、dashed、dotted、filled | |
image | 背景图片地址 |
shape示例
digraph demo {
bgcolor="floralwhite"
"box"[shape=box]
"polygon"[shape=polygon,sides=7]
"ellipse"[shape=ellipse]
"circle"[shape=circle]
"point"[shape=point]
"triangle"[shape=triangle]
"invtriangle"[shape=invtriangle]
"plaintext"[shape=plaintext]
"diamond"[shape=diamond]
}
2.2.3 常用边属性
属性名 | 默认值 | 说明 |
---|---|---|
label | 描述关系 | |
color | black | 箭头颜色 |
fontcolor | black | 关系文字颜色 |
dir | forward | 设置方向:forward,back,both,none |
arrowhead | normal | 箭头头部形状。box、crow、diamond、dot、none、normal、vee。箭头文档点此 |
arrowtail | 箭头尾部形状 | |
arrowsize | 1.0 | 箭头大小 |
style | 图形样式,eg. bold、dashed、dotted、filled | |
lhead | 当 compound 为true时,lhead用于指定边指向的cluster | |
ltail | 与ltail类似 |

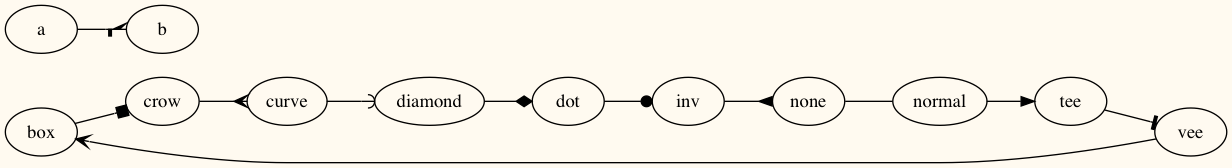

arrowhead示例
digraph demo {
bgcolor="floralwhite"
rankdir=LR
"box"->"crow"[arrowhead=box]
"crow"->"curve"[arrowhead=crow]
"curve"->"diamond"[arrowhead=curve]
"diamond"->"dot"[arrowhead=diamond]
"dot"->"inv"[arrowhead=dot]
"inv"->"none"[arrowhead=inv]
"none"->"normal"[arrowhead=none]
"normal"->"tee"[arrowhead=normal]
"tee"->"vee"[arrowhead=tee]
"vee"->"box"[arrowhead=vee]
#来个高级的用法
a->b[arrowhead=lcrowortee]
}
2.3 一些示例
2.3.1 子图
一个图可以包含多个子图,以及子图也可以嵌套子图。子图的名字须为cluster*
,否则就直接当节点渲染了。
digraph demo {
bgcolor="beige"
subgraph cluster_husband {
node[color="grey"]
{"爸爸", "妈妈"} -> "我"
}
subgraph cluster_wife {
{"岳父", "岳母"} -> "老婆"
}
"我" -> "老婆"[label="夫妻", dir="both"]
{rank=same; "我", "老婆"}
}

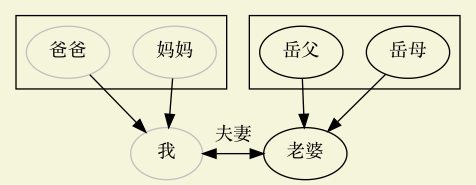

渲染效果如下:
2.3.2 二叉树形式
digraph demo {
bgcolor="beige"
node [shape="record", height=.1]
node0[label="<f0> | <f1> G | <f2>"]
node1[label="<f0> | <f1> E | <f2>"]
node2[label="<f0> | <f1> B | <f2>"]
node0:f0 -> node1:f1
node0:f2 -> node2:f1
}
其中,用 | 隔开的串会在绘制出来的节点中展现为一条分隔符,用 <> 括起来的串称为锚点。效果如下:
记录形式的节点也可以是竖形排列的。与横向排列的记录的不同只是label的形式不同,label中内容使用 {} 包围则是竖形排列的。代码如下:
digraph demo {
bgcolor="beige"
node [shape="record"]
a [label="{a | b | c}"]
}
2.3.3 直接指向子图
边直接指向cluster,需要设置 compound 为true,并配合 lhead 或 ltail 来实现。代码如下:
digraph demo {
bgcolor="beige"
compound=true
subgraph cluster0 {
a
}
subgraph cluster1 {
b
}
a -> b [lhead=cluster1];
}
Markdown可以让使用者关注内容的书写,不太需要关注文档格式;Graphviz也是一样,让使用者更多的关注内容本身之间的关系而不用太在意展现形式,以文本的方式来绘图也方便进行版本管理。当关系数据量比较大时(比如从数据库读取数据)Graphviz的优势将更明显。
